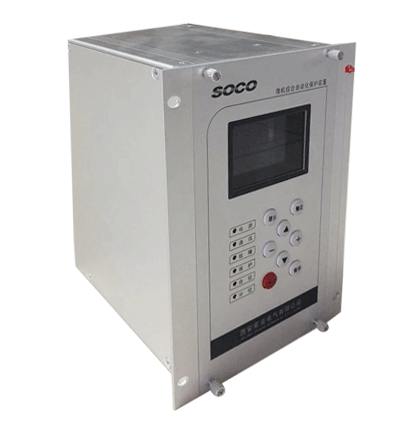

SEC-300系列微机保护测控装置

        SEC-300系列数字保护测控装置基于32位处理器硬件平台和嵌入式实时操作系统，具备完善的保护、测量、控制、通讯与监视功能。整个系列产品规格齐全，可靠性高，使用灵活方便，充分适用于110kV及以下电压等级的变电站综合自动化系统及配电网络中。

产品主要特点:

A. 完整的变电站自动化解决方案

     110KV电压等级的输配电线路保护、主设备保护及测量控制系统完整解决方案。

B. 高性能的硬件平台

    a) 双CPU系统，保护和监控相对独立；采用32位Motorola微处理器；

    b) 大容量存储器，可以记录1000条事件和30次故障录波报告，且数据掉电永久保存；

    c) 高精度时钟芯片和GPS硬件对时回路；

C. 高精度采样

    保护采用14位A/D转换，测控使用专用的高精度24位A/D测能芯片，电流、电压测量精度0.2级，功率测量精度0.5级;

D. 嵌入式实时多任务操作系统

     VxWork和Nucleus操作系统对硬件资源进行最有效的管理，满足电力系统对实时性的要求。

E. 基于以太网（TCP/IP协议）通信的分层分布式系统

    变电站层使用100M以太网，间隔层使用10M以太网。均采用基于集线器的星型拓扑结构，传输介质根据需要选择双绞线或光纤。

F.功能强大的通信管理器/总控装置

   Sec-301通信管理器具有丰富的规约库，可以满足多种装置/系统接入的要求，并且可以根据用户要求定制特殊规约。具有三个10M以太网接口、一个CAN通信接口、16个RS-232C/RS-485接口、Modem接口、GPS对时功能、10路遥测、4路遥控、12路遥信，功能强大。

G. 高可靠性、高标准电磁兼容性

     全部保护测控装置通过国家级电磁兼容实验室电磁辐射、瞬变干扰等9个项目的试验，全部的试验结果证明其电磁兼容性能指标大大高于国家标准。

H. 免调节、易维护

    a) 整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；

    b) 具备完善的自检功能，装置异常可以定位到芯片；

I. 人性化的设计理念

   a) 大屏幕液晶、全汉化显示，操作简单、方便，提供全程在线帮助菜单和图形化、表格化的输出界面；

   b) 可以独立整定32套保护定值，定值在线整定和切换，安全方便；

J.专业化的结构设计

   a) 装置采用前面板背插式结构设计，强弱电完全分开，电磁兼容性能卓越；

   b) 整机密封性好，防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件；

   c) 功能的模块化设计，功能的增减和移动可以通过插件的拔插实现，即插即用。
